Igaüks, kes on ühendanud oma arvuti lairiba Interneti-ühenduse, näiteks kaabli või DSLiga, on kasutanud Etherneti kaablit. Etherneti kaablid on standardkaablid, mida tavaliselt kasutatakse modemi ühendamiseks ruuteriga ja samuti ruuteri ühendamiseks arvuti võrgukaardi (NIC) külge. Need paksud, painduvad kaablid on praktiliselt eristamatud treenimata silmaga, kuid mitte kõik Etherneti kaablid ei ole samad.
Etherneti kaablite peamised kategooriad
Etherneti kaablid on arenenud alates Etherneti standardi algusest 1985. aastal. Välja on töötatud palju erinevaid Etherneti kaabli kategooriaid ja iga kategooria on erineva spetsifikatsiooniga, kui see on kaitstud elektromagnetiliste häirete, andmeedastuskiiruse ja võimaliku ribalaiuse sagedusala vahel. selle kiiruse saavutamiseks. On mõistetav, et Etherneti kaabelduse kõigi võimalike valikute puhul võib tekkida mõningane segadus. Õnneks on kaabli kategooria kaabli kestale tavaliselt selgelt trükitud, mistõttu ei ole kahtlust kasutatava kaabli tüübi suhtes. Samuti on teatavat tüüpi kaableid tunnustatud kui ühiseid tööstusstandardeid. Käesolevas juhendis kirjeldatakse mõningaid kõige tavalisemaid Etherneti kaabli kategooriaid, mida kasutatakse kaasaegsetes võrkudes.
3. kategooria
3. kategooria Etherneti kaabel, tuntud ka kui 3. kategooria või jaamajuhe, on üks vanimaid Etherneti kaabli vorme, mida praegu kasutatakse. See on varjestamata keerdpaarikaabel (UTP), mis on võimeline kandma 10 megabitti sekundis (Mbps) andmeid või häälülekandeid. Selle maksimaalne võimalik ribalaius on 16 MHz. Cat 3 kaabel jõudis 1990. aastate alguses oma populaarsuse tippu, kuna see oli siis tööstusstandard arvutivõrkude jaoks. Kiirema 5. kategooria kaabli debüüdi korral kukkus 3. kategooria kasuks. Seda on ikka veel võimalik kasutada kaherealistes telefonisüsteemides ja vanemates 10BASE-T Etherneti seadmetes.
5. kategooria
5. kategooria (5. kategooria) Etherneti kaabel on varasema 3. kategooria järeltulija. Nagu ka 3. kategooria, on see UTP-kaabel, kuid on võimeline kandma andmeid kõrgema ülekandekiirusega. Cat 5 kaablid andsid Ethernetile 10 / 100Mbps kiiruse, mis tähendab, et kaablid võivad toetada 10 Mbit / s või 100 Mbit / s kiirust. 100 Mbit / s kiirus on tuntud ka kui Fast Ethernet, ja Cat 5 kaablid olid esimesed Fast Etherneti võimelised kaablid. Lisaks Etherneti andmetele saab neid kasutada ka telefonisignaalide ja video jaoks. Seda kategooriat on asendanud uuemad kategooria 5e kaablid.

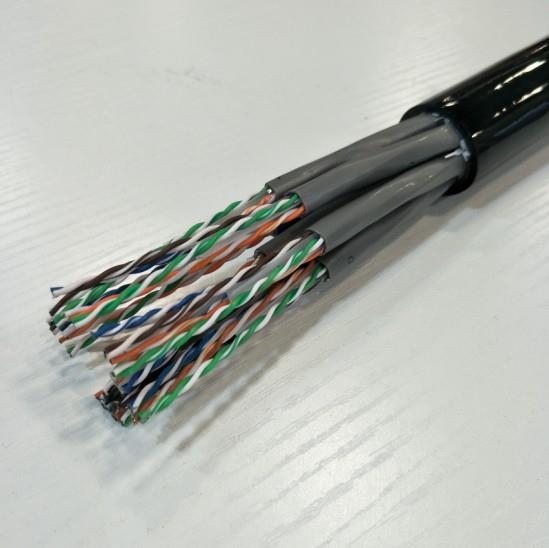

5.e kategooria
Kategooria 5e standard on Cat 5 kaabli täiustatud versioon, mis on optimeeritud läbilöögi vähendamiseks või signaalide soovimatu edastamiseks andmesidekanalite vahel. See kategooria töötab 10/100 Mbps ja 1000 Mbit / s (Gigabit) Etherneti jaoks ning sellest on saanud kõige levinum turul kasutatav Etherneti kaabli kategooria. Kuigi Cat 5 on olemasolevates seadmetes tavaline, on Cat 5e asendanud selle uute seadmetega. Kuigi mõlemad Cat 5 ja Cat 5e kaablid sisaldavad nelja keerutatud paari juhtmeid, kasutab Cat 5 ainult kahte paari Fast Ethernetile, samas kui Cat 5e kasutab kõiki nelja, võimaldades Gigabit Etherneti kiirust. Kaabli laius suureneb ka Cat 5e kaablitega, mis suudavad toetada maksimaalset ribalaiust 100 MHz. Cat 5e kaablid on Cat 5 kaablitega tagurpidi ühilduvad ning neid saab kasutada mis tahes kaasaegses võrgu paigaldamises.
6. kategooria
Üks peamisi erinevusi kategooria 5e ja uuema 6. kategooria vahel on ülekandevõimsuses. Kuigi Cat 5e kaablid saavad Gigabit Etherneti kiirusega hakkama, on Cat 6 kaablid sertifitseeritud Gigabit Etherneti töötlemiseks kuni 250 MHz ribalaiusega. Cat 6 kaablitel on mitu parendust, kaasa arvatud parem isolatsioon ja õhemad juhtmed, mis tagavad kõrgema signaali-müra suhte ja sobivad paremini keskkondades, kus võib esineda kõrgemaid elektromagnetilisi häireid. Mõned Cat 6 kaablid on saadaval varjestatud keerdpaar (STP) vormides või UTP vormides. Enamiku rakenduste puhul on Cat 5e kaabel gigabit Etherneti jaoks piisav ja see on palju odavam kui Cat 6 kaabel. Cat 6 kaabel on ka Cat 5 ja 5e kaablitega ühilduv.
6.a kategooria
6. kategooria kaabel või 6. kategooria kaabel parandab Cat 6 põhikaablit, võimaldades 10 000 Mbit / s andmeedastuskiirust ja kahekordistades maksimaalset ribalaiust 500 MHz-ni. 6.a kategooria kaablid on tavaliselt saadaval STP vormis ja seetõttu peavad neil olema spetsiaalsed pistikud, mis maandavad kaabli.
7. kategooria
7. kategooria kaabel, tuntud ka kui klass F, on täielikult varjestatud kaabel, mis toetab kiirusi kuni 10 Gbps (10 000 Mbps) ja ribalaiust kuni 600 MHz. Cat 7 kaablid koosnevad varjestatud, varjestatud keerdpaarist (SSTP), mille sees olevad isolatsiooni- ja varjestuskihid on veelgi laiemad kui Cat 6 kaablite kihtidel. Selle varjestuse tõttu on need paksemad, mahukamad ja raskem painutada. Lisaks peab iga varjestuskiht olema maandatud või muidu võib jõudlust vähendada nii, et Cat 6-ga võrreldes ei paraneks, ja jõudlus võib olla halvem kui 5. kategooria. Seetõttu on väga oluline mõista seda tüüpi ühendused Cat 7 kaabli otstes.
Järgnev tabel võtab kokku kõige levinumad Etherneti kaablite tüübid, sealhulgas nende maksimaalsed andmeedastuskiirused ja maksimaalsed ribalaiused.
Kaabli tüüp | Maksimaalne andmeedastuskiirus | Maksimaalne ribalaius | |
|---|---|---|---|
3. kategooria | UTP | 10 Mbps | 16 MHz |
5. kategooria | UTP | 10/100 Mbps | 100 MHz |
5. kategooria e | UTP | 1000 Mbit / s | 100 MHz |
6. kategooria | UTP või STP | 1000 Mbit / s | 250 MHz |
6. a kategooria | STP | 10 000 Mbit / s | 500 MHz |
7. kategooria | SSTP | 10 000 Mbit / s | 600 MHz |
Iga järjestikuse kategooria puhul on andmete edastamise kiirus ja ribalaius suurenenud. Võrgu paigaldamise täieliku tulevikukindluse tagamiseks on soovitatav kasutada kõrgeimaid kategooriaid, kuid ainult siis, kui kõik teised võrgus olevad seadmed on samalaadsed. Vastasel juhul on kallid kaablid ainult sama kiire kui võrgu kõige aeglasem riistvara.
Etherneti kaabli ühendused
NIC-i, ruuteri või muu võrguseadmega ühendavate Ethernet-kaablite otsad on tuntud mitme nime järgi. Kõige sagedamini kasutatavad mõisted on moodulliides, pistik või pistik. Etherneti kaabli lühemaid pikkusi müüakse tavaliselt koos juba paigaldatud pistikutega, kuid pikemate pikkuste jaoks vajalike kohandatud seadmete puhul müüakse kaablit sageli lahtiselt ja ühendused tuleb paigaldada otstesse.
Kõige tavalisemat tüüpi Etherneti paigaldustüüpi nimetatakse "RJ-45" pistikuks. See on ametlikult tuntud kui 8P8C-ühendus, kuid seda terminit kasutatakse harva selles valdkonnas ja terminit "RJ-45", mis oli telefonitööstuse termin selle konnektori juhtmestiku jaoks, on saanud konnektori enda tavaliseks kõnekeeleks . Kategooriad 3 kuni 6 kasutavad RJ-45 pistikut, kuid Cat 7 kasutab RJ-45 spetsialiseeritud versiooni GigaGate45 (GG45), mis põhjustab kaabli ja võimaldab suuremat andmeedastuskiirust. RJ-45 pistikutele on kaks standardset tihvti määramise konfiguratsiooni: T568A ja T568B. T568A standardit kasutatakse tavaliselt kodus rakendustes, samas kui T568B kasutatakse ärirakendustes.
Igal juhul peavad kaabli spetsifikatsioonid, näiteks selle kategooria, olenemata sellest, kas need on varjestatud või mitte ning kas see peab olema maandatud, vastama pistiku spetsifikatsioonile. Neile, kes on segaduses või ebakindlates kaablite ühendamise ja paigaldamise osas käsitsi, on kõige parem osta kaableid, millel on juba professionaalselt paigaldatud pistikud.
Muude Etherneti kaablite omadused, mida kaaluda
Kõiki Etherneti kaableid puudutavad mõned olulised kaalutlused. Andmeedastuskiirus ja ribalaius vähenevad kaabli pikkuse suurenemisega, nii et mida lühem on pikkus, seda parem. 10/100 / 1000BASE-T võrkude puhul (need, mille maksimaalne kiirus on 10, 100 või 1000 Mbps, kaasa arvatud kõik eespool nimetatud kaablid, välja arvatud kategooriad 6a ja 7), on 100 meetrit maksimaalne lubatud kaabli pikkus enne signaali edastamist. lagunevad. 6a kategooria kaablite puhul, mis töötavad kiirusel 10 Gbps, on 55 meetrit maksimaalne lubatud pikkus ja isegi see pikkus on lubatud ainult väga heades võõraste läbipääsu tingimustes või madala interferentsiga piirkondades, näiteks siis, kui kaabel asub teistest kaablitest eemal. mis võivad põhjustada häireid.
Kaabli lõpetamisel on mõningaid muid termineid, mis võivad kaubanduskogemust raskendada. Mõnda kaablit nimetatakse patch-kaabliteks, samas kui teised on nn ristkaablid. Kuigi crossover ja patch kaablid võivad tunduda samad, toimivad need erinevalt. Paigalduskaabel on selline, mis lõpeb mõlema otsa sama tüüpi pistik standardiga. Paigalduskaablit lõpetavad ühendused võivad kasutada T568A või T568B standardeid, kuid mõlemad otsad peavad olema samad. Teisest küljest on ristkaablil üks ots, mis lõpeb T568A ühendusega ja teine lõpeb T568B ühendusega. Patch-kaableid kasutatakse teineteisest erineva seadme, näiteks lüliti ja arvuti ühendamiseks. Sarnaste seadmete ühendamiseks kasutatakse ristkaablit, näiteks kui lüliti on ühendatud mõne muu lülitiga.
Teine oluline erinevus Etherneti kaablites on see, kas need sisaldavad tahkeid või pingutatud juhtmeid. Tahkete juhtkaablite juhtme kohta on üks kindel traat, samas kui kiudjuhtmetega kaablitel on mitu traadi kihti (tavaliselt seitse), mis ümbritsevad üksteist, et moodustada üks juht. Igal tüübil on oma eelised ja puudused. Tahked juhtkaablid on parimad fikseeritud juhtmete jaoks hoone seintes või struktuuris. Üksikud juhtmed on piisavalt tugevad, et neid saaks seinapistikutesse ja plaatpaneelidesse alla suruda, kuid ei ole nii lihtne paigaldada tüüpilisse RJ-45 pistikupessa. Teisest küljest võivad väändunud juhtmed seina tungrauadesse löögiga lõhkuda, nii et need sobivad paremini RJ-45 pistikupessa. Nad on ka paindlikumad ja andestavad, kui nad on teravate nurkade all painutatud, nii et need sobivad paremini paelkaablite ja rakenduste jaoks, kus kaablit võib rullida või muul viisil ümber liigutada.
Järeldus
Interneti-ühenduse loomisel oma kodus või kontoris peate hankima arvuti modemi külge sobiva Ethernet-kaabli. Kaabli ühendamine on tavaliselt lihtne ülesanne, õige leidmine võib olla natuke keerulisem. Kuigi Etherneti kaablid võivad kõik sarnaneda üksteisega, on nende spetsifikatsioonid väga erinevad. On oluline uurida, millist tüüpi kaabel teie seadmega töötab, ning tahate ka kaaluda selliseid asju nagu kaabli hind ja kvaliteet, samuti teie võrguga ühendatavate seadmete tüübid ja arv. Võite minna odavale tööstusstandardile, nagu Cat 5e kaabel või tulevikukindel võrk, valides Cat 7 kaabli. Kui soovid ühendada ühe lüliti teisele või ruuteri ümbersõit, siis võib-olla on lahendus ristkaabliteks või võib-olla vajate rohkem võrku ühendamiseks vajalikke kaablikaableid. Igal juhul tahate ka tagada, et ostate Etherneti kaabli õige pikkuse ja tegelete nõuetekohaselt kõigi häirete probleemidega. Ükskõik, millised on teie võrguvajadused, on Huier Cable kindlasti ühendatud Etherneti kaabli kategooria, pikkuse ja seisuga.
