Jiangsu Elesun Cable Co., Ltd. on Hiinas üks juhtivaid lmr600 paindliku väikese kadudega koaksiaalkaabli tootjaid ja tarnijaid ning toetab ka kohandatud teenust. Kui Hiinas toodetud lmr600 paindlik väikese kadudega koaksiaalkaabel peaks teie nõudmistele vastama, tere tulemast meie tehasest andmelehte hankima.
Toote kirjeldus

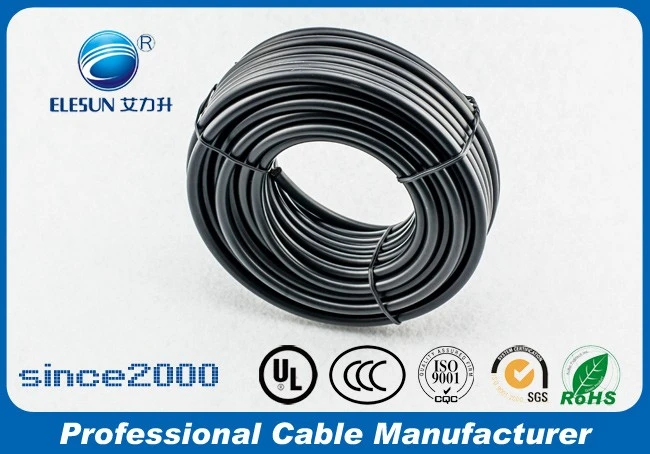

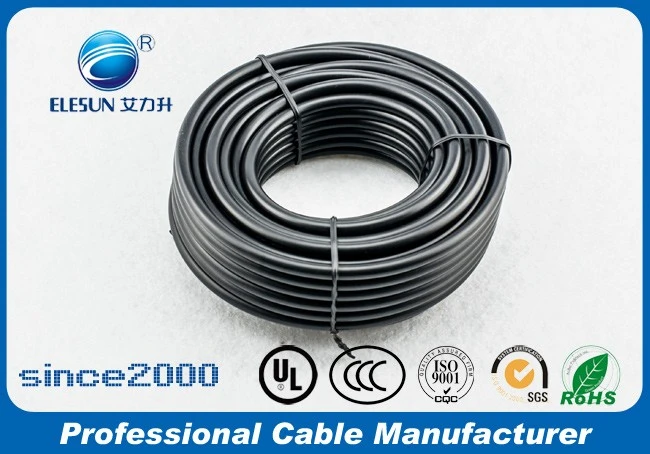

Meie tehas toodab koaksiaalkaableid, pistikuid, kaablikomplekte, ühendusliine ja juhtmeid. Paindlik väikese kadudega koaksiaalkaabel LMR600 on painduv 50 Ω madala-kaoga koaksiaalkaabel, mis on samaväärne LSR600-ga ja sarnaneb 12D-FB vahtplastist PE-kaabliga. Seda kasutatakse sageli juhtmeta süsteemides N-, SMA- ja muude pistikuvalikutega hüppajasõlmede jaoks.
Tööpõhimõte
LMR600 Paindlik väikese kadudega koaksiaalkaabel kannab RF-signaali läbi sisejuhtme, samas kui vaht PE-isolatsioon vähendab dielektrikadu. Alumiiniumlint ja tinatatud vasest punutised tagavad varjestuse ning ümbris kaitseb kaablit. 50 Ω impedants aitab hoida stabiilset jõudlust vahemikus 0 kuni 2500 MHz.
Toote struktuur

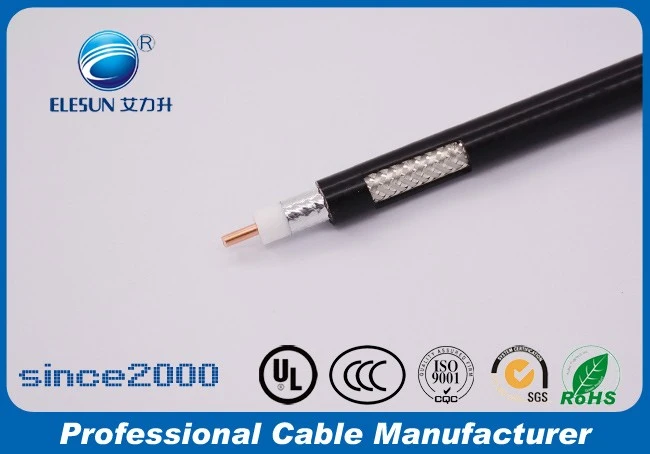

LMR600 Paindlik väikese kadu koaksiaalkaabel: sisemine juht CCA/BC, 1/4,47mm; isolatsioon FPE, 11,5mm; 1. kilp alumiiniumlint; 2. kilp tinatatud vaskpunutis, 168*0,18mm; jope PVC, PE, FRPE või FRPVC, 15,0 mm; värv must või valge.
Tehnilised andmed
LMR600 painduva väikese kadudega koaksiaalkaabli põhiandmed:
|
LSR600(LMR600) väikese kadudega koaksiaalkaabli spetsifikatsioonid |
|
|
Sisejuhi materjal |
CCA, eKr |
|
Sisejuhi struktuur |
1/4,47 mm |
|
Isolatsiooni materjal |
FPE (vaht PE) |
|
Isolatsiooni läbimõõt |
11,5 mm |
|
1StVarjestus |
Alumiiniumist teip |
|
Punumismaterjal (2. varjestus) |
TC (tinatatud vask), |
|
Punutise struktuur (2. varjestus) |
168 * 0,18 mm |
|
Jope materjal |
PVC, PE, FRPE, FRPVC |
|
Jope läbimõõt |
15,0 mm |
|
Töötemp |
-40 kraadi / 80 kraadi |
|
Takistus |
50Ω±2 |
|
Pinge |
4000V |
|
SWR (0–2500 MHz) |
Väiksem või võrdne 1,2 |
Rakendused
LMR600 Paindlikku väikese kadudega koaksiaalkaablit kasutatakse traadita side hüppajasõlmede, tugijaama ja antenni toiteseadmete, sise-/välis-RF-linkide jaoks. See võib asendada 12D-FB vahtplastist PE-koaksiaalkaablit paindlikel madala-kadudega töödel ja sellest saab teha N-SMA-koostu.
Omadused ja kokkupanek
Paindlikul väikese kadudega koaksiaalkaablil LMR600 on painduv välisjuht ja parem painderaadius kui sarnase suurusega -kaablitel. Selle kadu on väike, peaaegu pooljäigale{3}}kaablile. Jakke saab valida keskkonna järgi. Pistikud, kaablisõlmed ja ühendusliinid saab tarnida vastavalt.
Võtke ühendust
LMR600 paindliku väikese kadudega koaksiaalkaabli või valmiskoostude jaoks saatke oma andmed, kogus ja töökeskkond. Jiangsu Elesun Cable Co., Ltd. vastab hinnapakkumisega.
